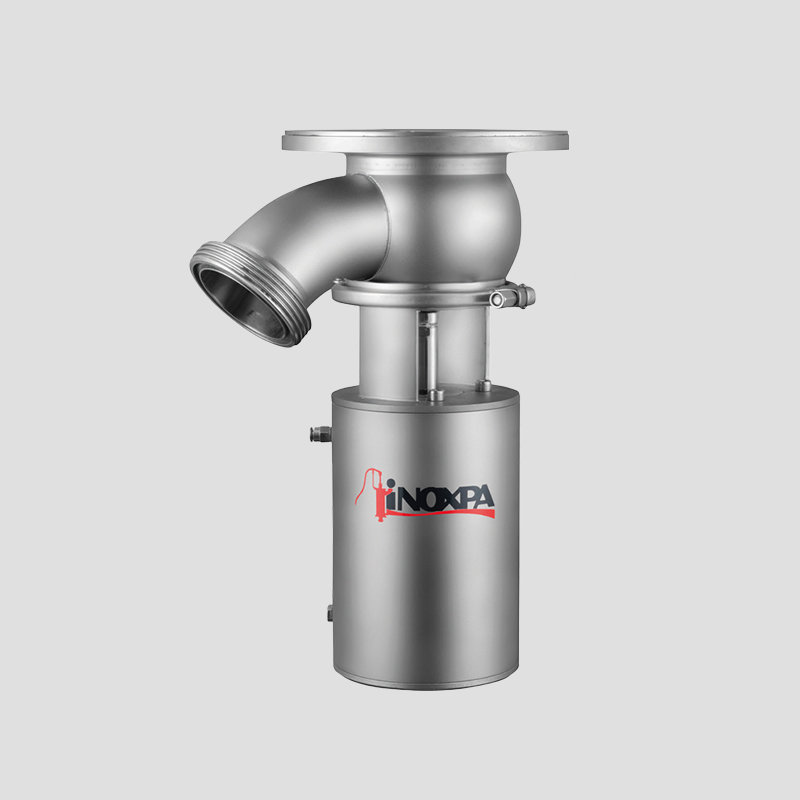

INNOVA F Válvula de Simple Asiento de Fondo de Tanque
La válvula INNOVA F es una válvula de simple asiento con función de cierre diseñada específicamente para ser instalada en fondos de tanque y depósitos en aplicaciones higiénicas.
Principio de funcionamiento
Diseño y características
Diseño más compacto para reducir espacio.
Cuerpo específico con brida soldada.
Salida con tubo curvado a 45º para permitir soldadura.
Apertura hacia el interior de la válvula.
Diseño de junta tipo radial.
Actuador neumático de simple efecto.
Válvula normalmente cerrada.
La linterna abierta permite la inspección visual de la obturación del eje.
Cuerpo específico con brida soldada.
Salida con tubo curvado a 45º para permitir soldadura.
Apertura hacia el interior de la válvula.
Diseño de junta tipo radial.
Actuador neumático de simple efecto.
Válvula normalmente cerrada.
La linterna abierta permite la inspección visual de la obturación del eje.
Materiales
Piezas en contacto con el producto AISI 316L (1.4404)
Otras piezas de inoxidable AISI 304 (1.4301)
Junta EPDM
Acabados superficiales:
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate
Tamaños disponibles
DIN 11850 DN 25 – DN 100
ASME BPE OD 1″ – OD 4″
Conexiones Soldar
Otras piezas de inoxidable AISI 304 (1.4301)
Junta EPDM
Acabados superficiales:
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate
Tamaños disponibles
DIN 11850 DN 25 – DN 100
ASME BPE OD 1″ – OD 4″
Conexiones Soldar
opciones
Accionamiento manual
Juntas en FPM, HNBR.
Otras conexiones.

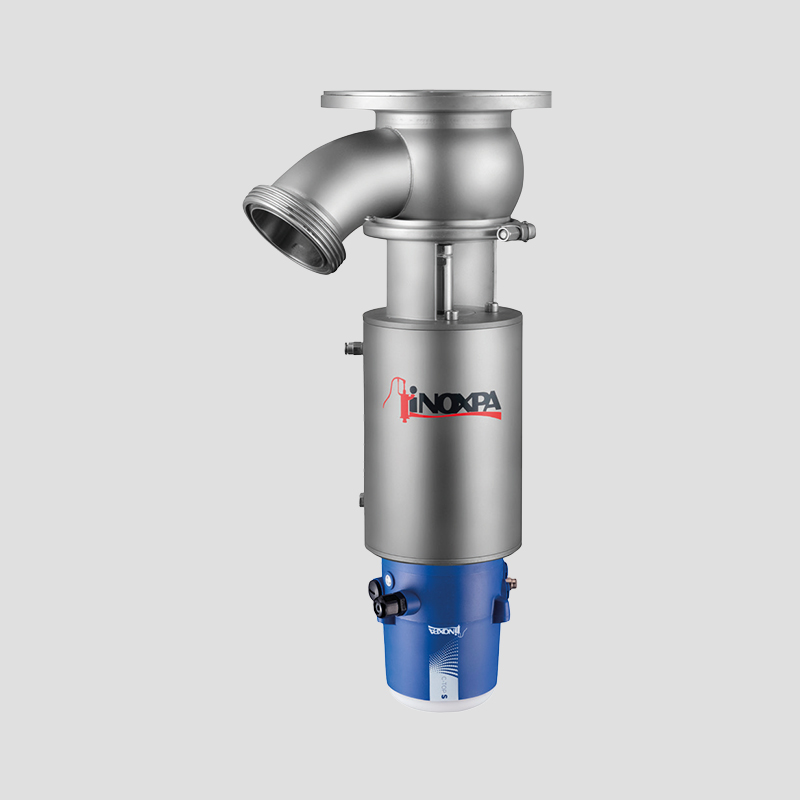

Cabezal de control C-TOP y C-TOP+.
Detectores de posición externos.
Acabado superficial Ra ≤ 0,5 μm.
Juntas en FPM, HNBR.
Otras conexiones.
Cabezal de control C-TOP y C-TOP+.
Detectores de posición externos.
Acabado superficial Ra ≤ 0,5 μm.
