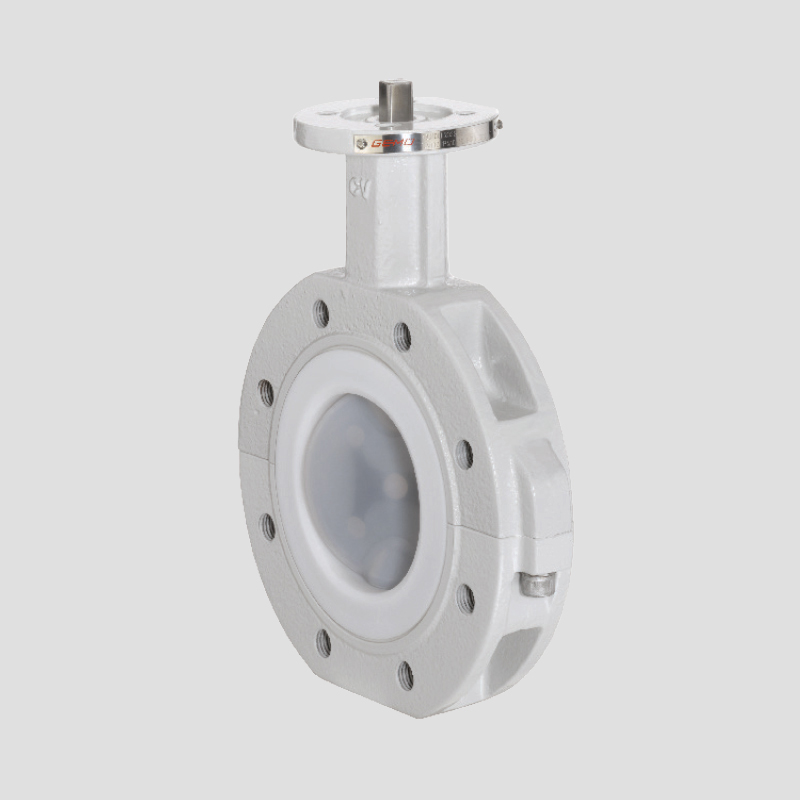

Válvula de mariposa con extremo de eje libre (GEMÜ 490 Edessa)
La válvula de mariposa céntrica con asiento de PTFE GEMÜ 490 Edessa dispone de un extremo de eje libre. El disco y el eje son de una pieza; el cuerpo y el asiento están disponibles en diferentes diseños. La válvula de mariposa está disponible en los diámetros nominales DN 25 hasta 1200 (1½″ – 36″) y en las longitudes de montaje normalizadas: ISO 5752/20 | EN 558-1/20 | API 609 categoría A (DIN 3202 K1) con las versiones de cuerpo tipo Wafer y Lug.
Principio de funcionamiento
Diseño y características
• Apto para fluidos químicos corrosivos
• Posibilidad de combinar una selección de diferentes materiales de alta calidad
• Elevada fiabilidad de la instalación gracias al eje de una pieza y al sistema de estanqueidad compatible con arandela Belleville
• Larga vida útil gracias a los cojinetes y a la geometría esférica de los discos y los manguitos
• Posibilidad de combinar una selección de diferentes materiales de alta calidad
• Elevada fiabilidad de la instalación gracias al eje de una pieza y al sistema de estanqueidad compatible con arandela Belleville
• Larga vida útil gracias a los cojinetes y a la geometría esférica de los discos y los manguitos
Materiales
• Temperatura del fluido: -20 hasta 200 °C
• Temperatura ambiente: -20 hasta 95 °C
• Presión de trabajo: 0 hasta 10 bar
• Diámetros nominales: DN 25 hasta 1200
• Formas del cuerpo: Lug | Wafer
• Estándares de conexión: AS | ASME | DIN | EN | ISO | JIS
• Materiales del cuerpo: 1.4404, cuerpo forjado a partir de un bloque macizo | Duroplast VE, reforzado | EN-GJS-400-18-LT, material de fundición nodular | S355J2 + N, material de fundición de acero
• Recubrimiento del cuerpo: Epóxido
• Materiales del asiento: PTFE / silicona | PTFE TFM™ / EPDM | PTFE TFM™ / FKM | PTFE TFM™ / silicona | PTFE/EPDM | PTFE/FKM
• Materiales del disco: 1.4404 (316L), material de forja | 1.4469, material de fundición de acero dúplex | 2.4602 (alloy 22), cuerpo forjado a partir de un bloque macizo | 3.7035, titanio
• Recubrimiento del disco: PFA
• Conformidades: ATEX | EAC | FDA | Seguridad funcional | TA-Luft | USP
• Temperatura ambiente: -20 hasta 95 °C
• Presión de trabajo: 0 hasta 10 bar
• Diámetros nominales: DN 25 hasta 1200
• Formas del cuerpo: Lug | Wafer
• Estándares de conexión: AS | ASME | DIN | EN | ISO | JIS
• Materiales del cuerpo: 1.4404, cuerpo forjado a partir de un bloque macizo | Duroplast VE, reforzado | EN-GJS-400-18-LT, material de fundición nodular | S355J2 + N, material de fundición de acero
• Recubrimiento del cuerpo: Epóxido
• Materiales del asiento: PTFE / silicona | PTFE TFM™ / EPDM | PTFE TFM™ / FKM | PTFE TFM™ / silicona | PTFE/EPDM | PTFE/FKM
• Materiales del disco: 1.4404 (316L), material de forja | 1.4469, material de fundición de acero dúplex | 2.4602 (alloy 22), cuerpo forjado a partir de un bloque macizo | 3.7035, titanio
• Recubrimiento del disco: PFA
• Conformidades: ATEX | EAC | FDA | Seguridad funcional | TA-Luft | USP
opciones
