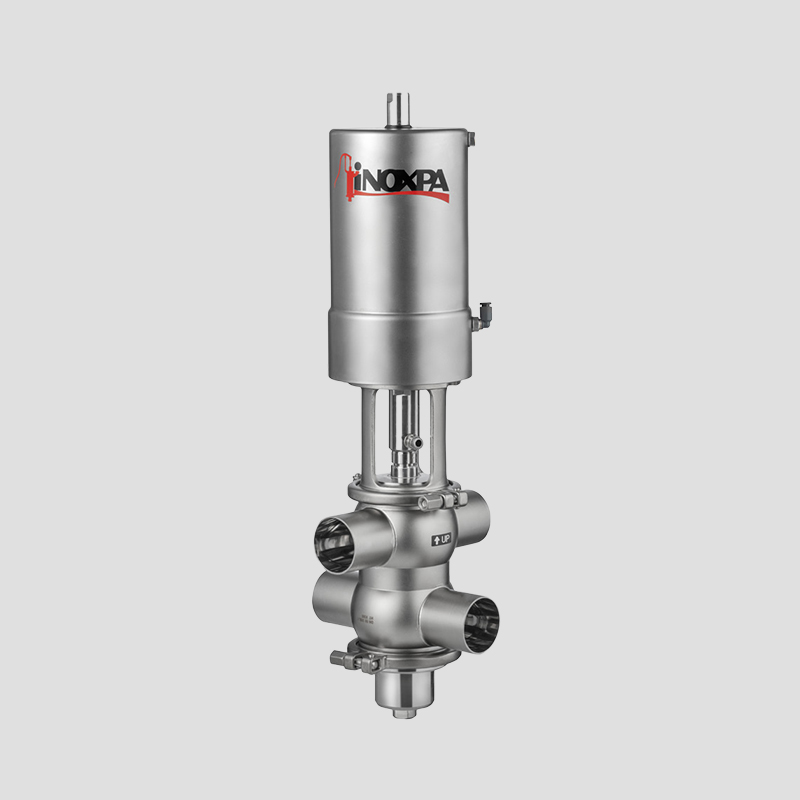

INNOVA S Válvula Mixproof de Doble Asiento de Cierre
La válvula INNOVA S es una válvula neumática de doble asiento con función de cierre en aplicaciones higiénicas. A presión atmosférica, entre los asientos de los dos ejes de la válvula INNOVA S se forma una cámara de detección de fugas que permite una separación segura entre dos productos, uno de los cuáles es habitualmente un producto de limpieza (CIP).
La cámara de detección de fugas se limpia mediante una conexión externa de CIP situada en la linterna.
Principio de funcionamiento
Diseño y características
Diseño higiénico según EHEDG.
Sin fuga durante la apertura y el cierre de la válvula.
Eje inferior equilibrado.
Actuador neumático de simple efecto.
Fácil desmontaje de piezas internas.
La linterna abierta permite la inspección visual de obturación del eje.
Cuerpos orientables 360⁰.
Sin fuga durante la apertura y el cierre de la válvula.
Eje inferior equilibrado.
Actuador neumático de simple efecto.
Fácil desmontaje de piezas internas.
La linterna abierta permite la inspección visual de obturación del eje.
Cuerpos orientables 360⁰.
Materiales
Piezas en contacto con el producto 1.4404 (AISI 316L)
Otras piezas de acero 1.4301 (AISI 304)
Juntas en contacto con el producto EPDM
Acabado superficial
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate
Tamaños disponibles
DIN EN 10357 serie A DN 40 – DN 100
ASTM A269/270 OD 1½’’ – OD 4’’
Otras piezas de acero 1.4301 (AISI 304)
Juntas en contacto con el producto EPDM
Acabado superficial
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate
Tamaños disponibles
DIN EN 10357 serie A DN 40 – DN 100
ASTM A269/270 OD 1½’’ – OD 4’’
opciones
Juntas en FPM y HNBR.
Otras conexiones: macho, clamp.

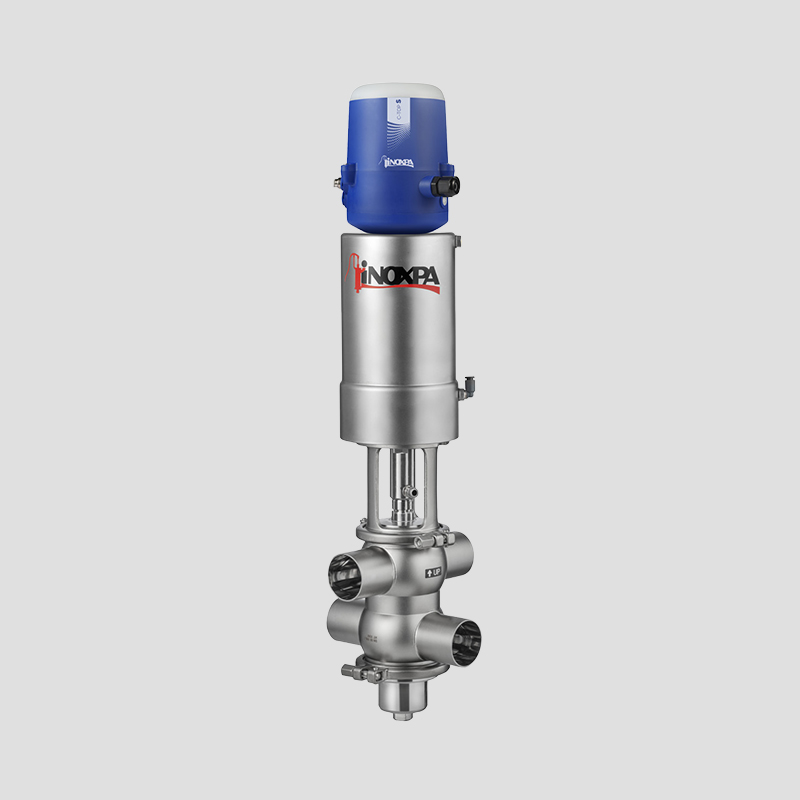

Cabezal de control C-TOP S.
Detectores de posición externos.
Acabado superficial Ra ≤ 0,5 μm
Otras conexiones: macho, clamp.
Cabezal de control C-TOP S.
Detectores de posición externos.
Acabado superficial Ra ≤ 0,5 μm
