INNOVA N Válvula de Simple Asiento de Cierre
INNOVA N Válvula de Simple Asiento de Cierre

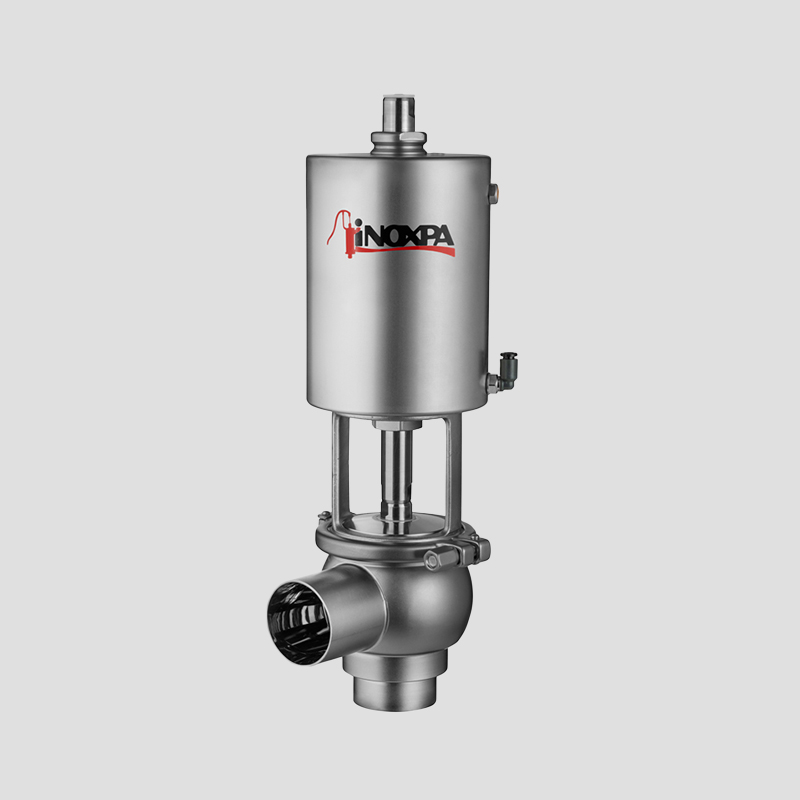

La válvula INNOVA tipo N es una válvula neumática de simple asiento con función de cierre en aplicaciones higiénicas.
Principio de funcionamiento
Diseño y características
Diseño higiénico según EHEDG.
La junta de perfil específico asegura su fiabilidad en condiciones de trabajo adversas.
El diseño higiénico de la junta permite una limpieza perfecta.
Actuador neumático de simple efecto.
Válvula normalmente cerrada (NC) en su versión estándar.
Montaje normalmente abierta (NO) con la simple inversión del actuador neumático.
Fácil desmontaje de las piezas internas aflojando una abrazadera clamp.
La linterna abierta permite una inspección visual de obturación del eje.
Cuerpo orientable 360⁰.
La válvula está autorizada para incorporar el símbolo 3-A. Se deben consultar las opciones de las válvulas autorizadas
para incorporar dicho símbolo
La junta de perfil específico asegura su fiabilidad en condiciones de trabajo adversas.
El diseño higiénico de la junta permite una limpieza perfecta.
Actuador neumático de simple efecto.
Válvula normalmente cerrada (NC) en su versión estándar.
Montaje normalmente abierta (NO) con la simple inversión del actuador neumático.
Fácil desmontaje de las piezas internas aflojando una abrazadera clamp.
La linterna abierta permite una inspección visual de obturación del eje.
Cuerpo orientable 360⁰.
La válvula está autorizada para incorporar el símbolo 3-A. Se deben consultar las opciones de las válvulas autorizadas
para incorporar dicho símbolo
Materiales
– Materiales
Piezas en contacto con el producto 1.4404 (AISI 316L)
– Otras piezas de acero 1.4301 (AISI 304)
Juntas en contacto con el producto EPDM
– Acabado superficial
Interno Pulido brillante Ra ≤ 0,8 µm
Externo Mate
– Tamaños disponibles
DIN EN 10357 serie A DN 25 – DN 100
(anterior DIN 11850 serie 2)
ASTM A269/270 OD 1’’ – OD 4’’
(corresponde a tubo OD)
Standard Number 53-07
– Conexiones
Soldar
Piezas en contacto con el producto 1.4404 (AISI 316L)
– Otras piezas de acero 1.4301 (AISI 304)
Juntas en contacto con el producto EPDM
– Acabado superficial
Interno Pulido brillante Ra ≤ 0,8 µm
Externo Mate
– Tamaños disponibles
DIN EN 10357 serie A DN 25 – DN 100
(anterior DIN 11850 serie 2)
ASTM A269/270 OD 1’’ – OD 4’’
(corresponde a tubo OD)
Standard Number 53-07
– Conexiones
Soldar
opciones
Actuador neumático doble efecto.
Juntas en FPM y HNBR.
Otras conexiones.

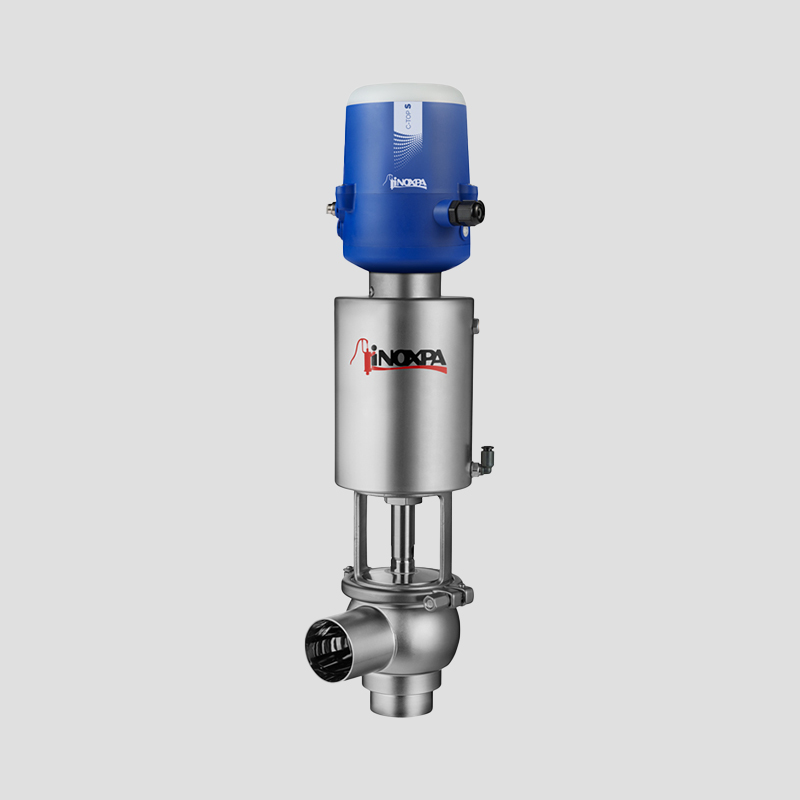

Cabezal de control.
Detectores de posición externos.
Acabado superficial Ra < 0,5 µm.
Barrera de vapor.
Cuerpo con camisa de calefacción.
Juntas en FPM y HNBR.
Otras conexiones.
Cabezal de control.
Detectores de posición externos.
Acabado superficial Ra < 0,5 µm.
Barrera de vapor.
Cuerpo con camisa de calefacción.
