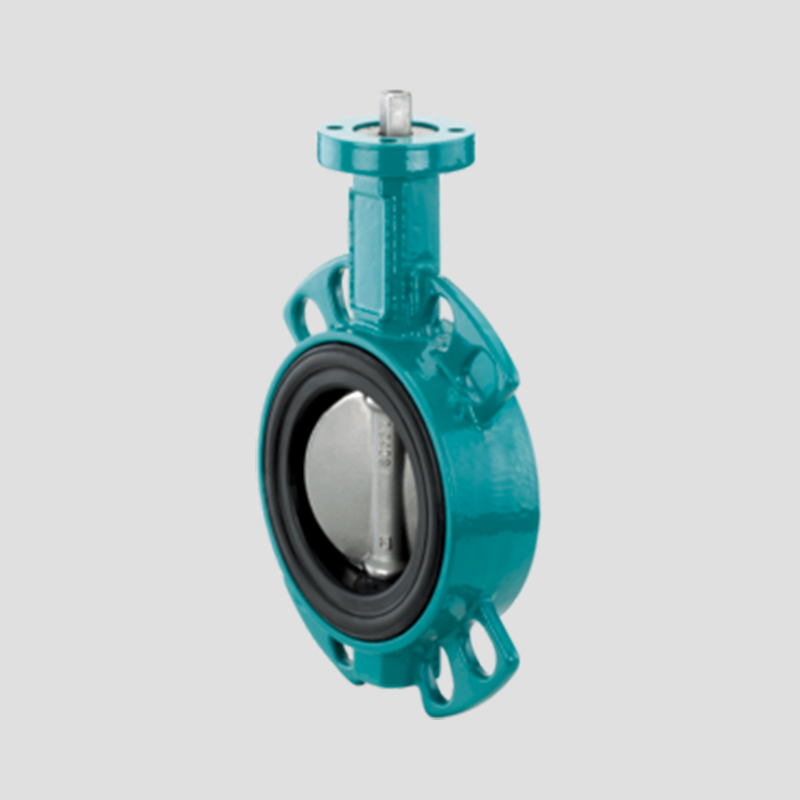

Válvula de mariposa con extremo de eje libre (GEMÜ 480 Victoria)

La válvula de mariposa céntrica de asiento blando GEMÜ 480 Victoria cuenta con un extremo de eje libre con brida de montaje según EN ISO 5211. La válvula de mariposa está disponible en los diámetros nominales DN 25 hasta 600 y en las longitudes de montaje normalizadas: ISO 5752/20 | EN 558-1/20 | API 609 categoría A (DIN 3202 K1) con las versiones de cuerpo tipo Wafer, Lug y sección en U.

Principio de funcionamiento

Diseño y características

• Pares de apriete reducidos gracias al contorno especial de los discos
• Estanqueidad mejorada
• Amplia variedad de aplicaciones gracias a la diversidad de materiales
• Recubrimiento robusto del cuerpo comparable a ISO 12944-6 C5
• Espesor de capa mínimo 250 µm
• Estanca sin gotas ni burbujas según EN 12266-1/P12,índice de fuga A

Materiales

• Temperatura del fluido: -10 hasta 150 °C
• Temperatura ambiente: -10 hasta 70 °C
• Presión de trabajo: 0 hasta 16 bar
• Diámetros nominales: DN 25 hasta 600
• Formas del cuerpo: Lug | Sección en U | Wafer
• Estándares de conexión: AS | ASME | BS | DIN | EN | ISO | JIS
• Materiales del cuerpo: EN-GJS-400-15, material de fundición nodular
• Recubrimiento del cuerpo: Epóxido
• Materiales del asiento: EPDM | FKM | NBR | SBR, resistente a la abrasión
• Materiales del disco: 1.4408, material de microfusión | 1.4408, material de microfusión pulido | EN-GJS-400-15, material de fundición nodular
• Recubrimiento del disco: EPDM | Epóxido | Halar® | Rilsan®
• Conformidades: ACS | ATEX | Belgaqua | DNV GL | DVGW para agua potable | DVGW para gas | EAC | FDA | WRAS
