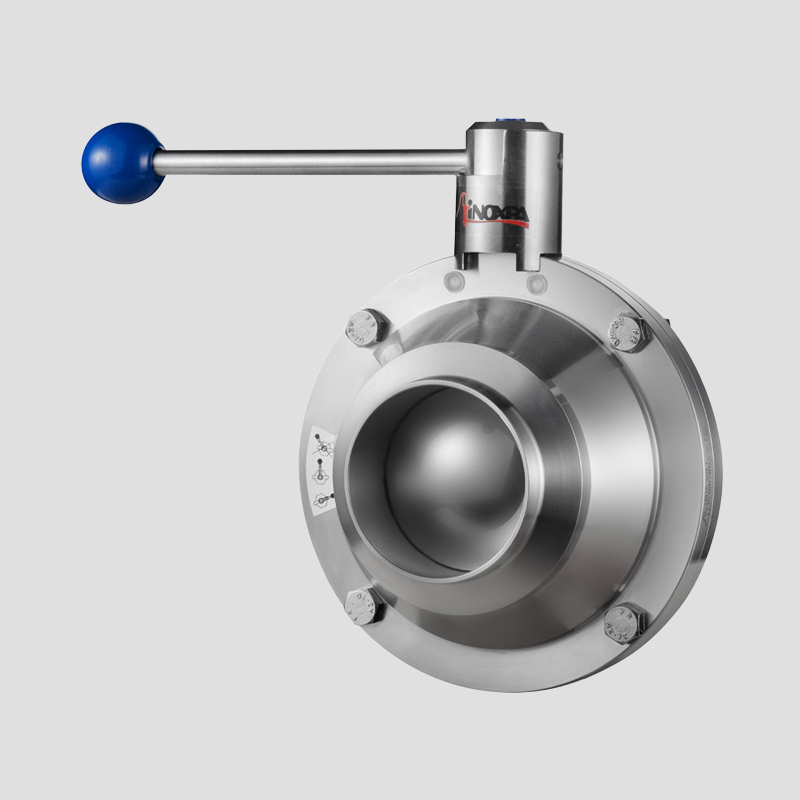

A640 Válvula de Bola
Las válvulas de bola sanitarias, de accionamiento manual o automático, se pueden utilizar principalmente para líquidos viscosos, que contengan sólidos y en general en aplicaciones que requieran un flujo que no se obstruya.
Aplicable en la industria alimentaria, de bebidas, enológica, oleícola, cosmética y química.
La válvula de bola puede ser accionada automáticamente mediante un actuador o manualmente con la maneta.
La maneta bloquea la válvula en la posición de «abierto» o «cerrado». El actuador transforma el movimiento axial del pistón en un movimiento rotativo de 90º, que transmite a la bola.
Principio de funcionamiento
Diseño y características
Diseño compacto y robusto.
Manetas y accionamientos neumáticos o eléctricos fácilmente intercambiables.
Baja pérdida de carga.
Laterales intercambiables con cualquier tipo de conexión.
Manetas y accionamientos neumáticos o eléctricos fácilmente intercambiables.
Baja pérdida de carga.
Laterales intercambiables con cualquier tipo de conexión.
Materiales
Bola 1.4404 (AISI 316L)
Laterales 1.4307 (AISI 304L) o 1.4404 (AISI 316L)
Otras piezas de acero 1.4307 (AISI 304L)
Guía bola PTFE
Junta EPDM, NBR o FPM
Acabado superficial:
Interno Ra ≤ 0,8 µm
Externo Mecanizado
Laterales 1.4307 (AISI 304L) o 1.4404 (AISI 316L)
Otras piezas de acero 1.4307 (AISI 304L)
Guía bola PTFE
Junta EPDM, NBR o FPM
Acabado superficial:
Interno Ra ≤ 0,8 µm
Externo Mecanizado
opciones
Distintos tipos de manetas.
Actuador neumático simple y doble efecto o actuador eléctrico.
Posicionador electroneumático.
Detectores de posición inductivos.
Cabezal de control C-TOP S.
Conexiones de limpieza y drenaje.
Tercer taladro.
Disponible en versión ATEX.
Actuador neumático simple y doble efecto o actuador eléctrico.
Posicionador electroneumático.
Detectores de posición inductivos.
Cabezal de control C-TOP S.
Conexiones de limpieza y drenaje.
Tercer taladro.
Disponible en versión ATEX.
