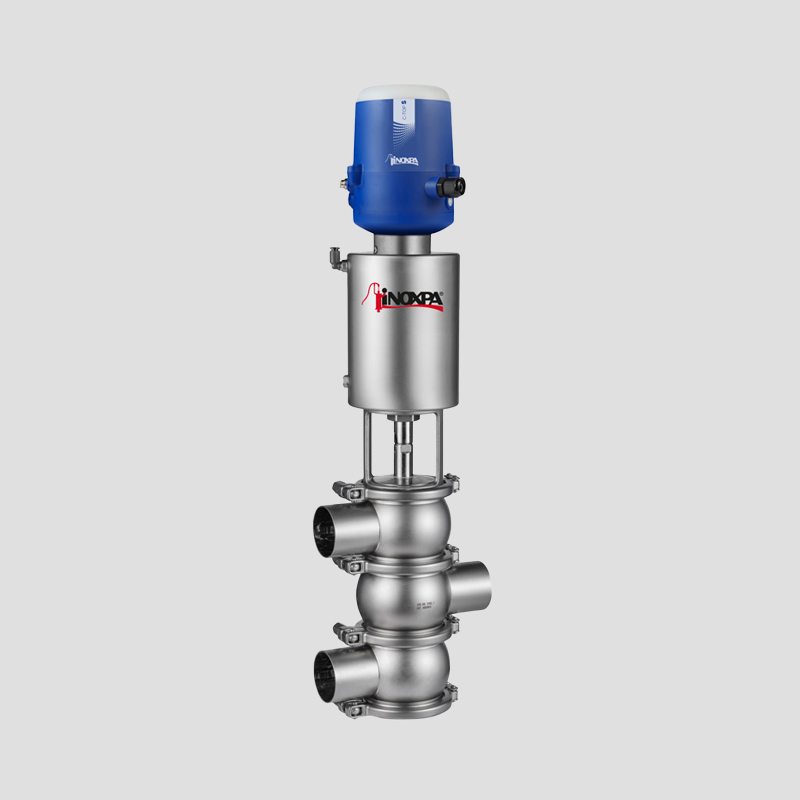

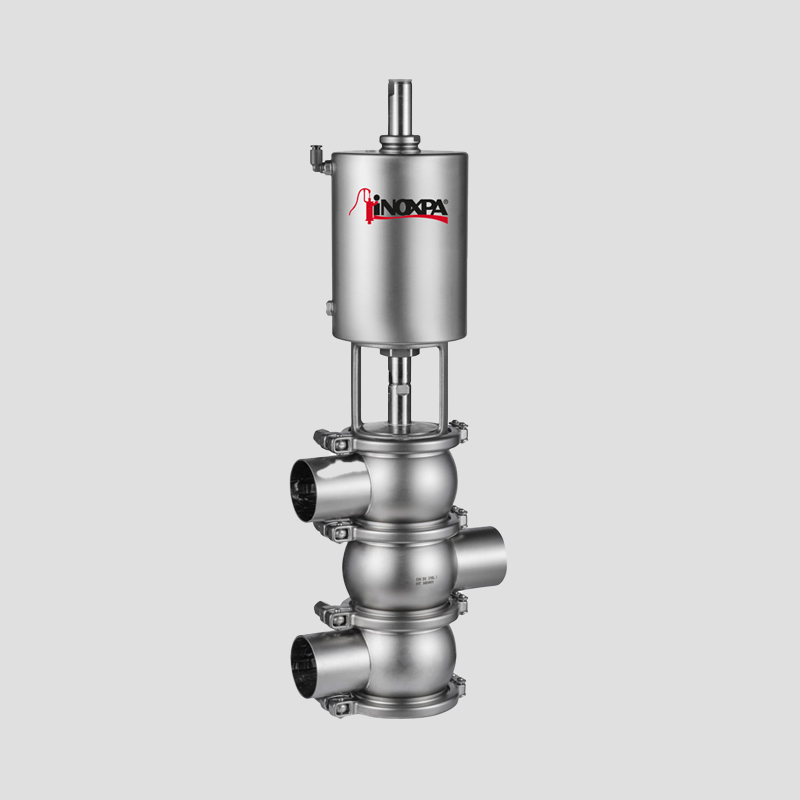

INNOVA L Válvula de Simple Asiento de Desvío
La válvula tipo L es una válvula neumática de simple asiento de desvío con flujo divergente para aplicaciones higiénicas. Su obturador está especialmente diseñado para ejecutar desvíos divergentes, ya que se prevé que cierre en contra de la dirección del flujo (entrada por cuerpo central y salida por cuerpo superior o inferior).
Principio de funcionamiento
Diseño y características
Montaje estándar con cierre en cuerpo inferior y desvío a cuerpo superior.
Cierre en cuerpo superior y desvío a cuerpo inferior con la simple inversión del actuador.
Fácil desmontaje para acceso a piezas internas aflojando una abrazadera clamp.
Linterna abierta permite inspección visual de obturación del eje.
Cuerpos orientables 360º.
Cierre en cuerpo superior y desvío a cuerpo inferior con la simple inversión del actuador.
Fácil desmontaje para acceso a piezas internas aflojando una abrazadera clamp.
Linterna abierta permite inspección visual de obturación del eje.
Cuerpos orientables 360º.
Materiales
Piezas en contacto con el producto 1.4404 (AISI 316L)
Otras piezas de acero 1.4301 (AISI 304)
Juntas en contacto con el producto EPDM
Acabado superficial
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate
Otras piezas de acero 1.4301 (AISI 304)
Juntas en contacto con el producto EPDM
Acabado superficial
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate
opciones
DIN EN 10357 serie A DN 25 – DN 100
(anterior DIN 11850 serie 2)
ASTM A269/270 OD 1’’ – OD 4’’
(corresponde a tubo OD)
Conexiones: Soldar
(anterior DIN 11850 serie 2)
ASTM A269/270 OD 1’’ – OD 4’’
(corresponde a tubo OD)
Conexiones: Soldar
