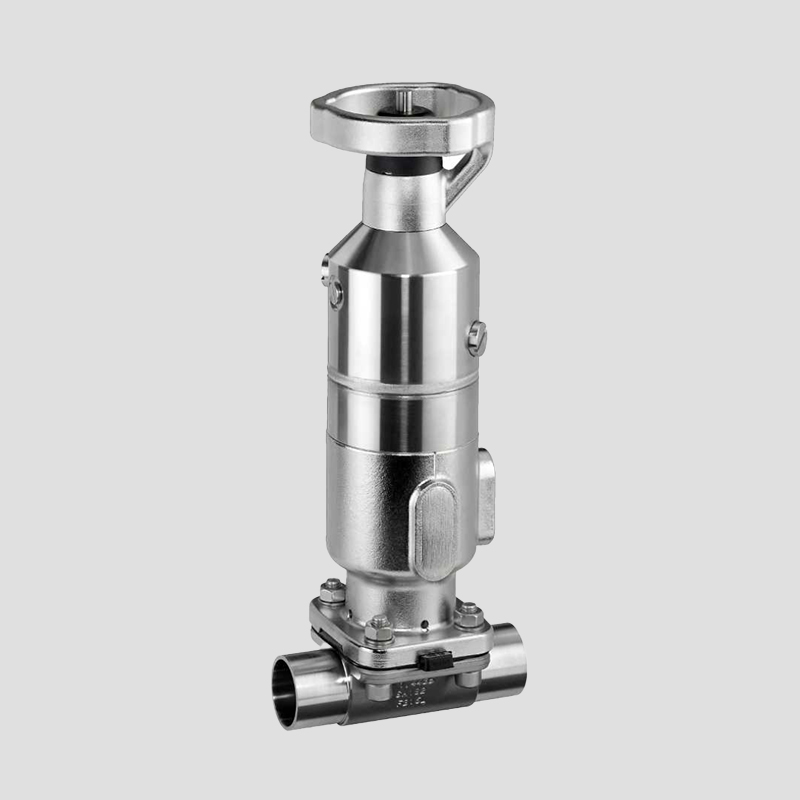

Válvula de diafragma manual (GEMÜ 650TL)
La válvula de diafragma GEMÜ 650TL es una válvula de extracción manual con función de seguridad neumática. El accionamiento manual (apertura/cierre) solo se puede llevar a cabo si el actuador recibe aire comprimido. Si este suministro se interrumpe, la válvula se cierra por la fuerza de los muelles y ya no puede volver a abrirse manualmente.
Principio de funcionamiento
Diseño y características
• Separación hermética entre el fluido y el actuador
• Volante ergonómico
• Actuador neumático adicional para bloqueo mediante un sistema de regulación central
• Compatible con CIP/SIP
• Apta para cualquier dirección de flujo y posición de montaje
• Volante ergonómico
• Actuador neumático adicional para bloqueo mediante un sistema de regulación central
• Compatible con CIP/SIP
• Apta para cualquier dirección de flujo y posición de montaje
Materiales
• Temperatura del fluido: -10 hasta 100 °C
• Temperatura de esterilización: máx. 150 °C
• Temperatura ambiente*: 0 hasta 60 °C
• Presión de trabajo *: 0 hasta 8 bar
• Diámetros nominales*: DN 4 hasta 25
• Forma del cuerpo: Cuerpo de válvula de fondo de tanque | Cuerpo en T | Cuerpo multivía | Cuerpo paso recto | Válvulas integradas | Válvulas multivía
• Tipos de conexión: Brida | Conexión Clamp | Rosca | Tubo para soldar
• Estándar de conexión: ANSI | ASME | BS | DIN | EN | ISO | JIS | SMS
• Materiales del cuerpo de la válvula: 1.4435 (316L), cuerpo forjado a partir de un bloque macizo | 1.4435 (316L), material de forja | 1.4435 (BN2), cuerpo forjado a partir de un bloque macizo | 1.4435 (BN2), material de forja | 1.4435, material de microfusión | 1.4539 (904L), material de forja
• Materiales del diafragma: EPDM | PTFE/EPDM
• Conformidades*: CRN | EAC | FDA | Oxígeno | Reglamento (CE) n.º 1935/2004 | Reglamento (CE) n.º 2023/2006 | Reglamento (UE) n.º. 10/2011 | TA-Luft | USP
• Temperatura de esterilización: máx. 150 °C
• Temperatura ambiente*: 0 hasta 60 °C
• Presión de trabajo *: 0 hasta 8 bar
• Diámetros nominales*: DN 4 hasta 25
• Forma del cuerpo: Cuerpo de válvula de fondo de tanque | Cuerpo en T | Cuerpo multivía | Cuerpo paso recto | Válvulas integradas | Válvulas multivía
• Tipos de conexión: Brida | Conexión Clamp | Rosca | Tubo para soldar
• Estándar de conexión: ANSI | ASME | BS | DIN | EN | ISO | JIS | SMS
• Materiales del cuerpo de la válvula: 1.4435 (316L), cuerpo forjado a partir de un bloque macizo | 1.4435 (316L), material de forja | 1.4435 (BN2), cuerpo forjado a partir de un bloque macizo | 1.4435 (BN2), material de forja | 1.4435, material de microfusión | 1.4539 (904L), material de forja
• Materiales del diafragma: EPDM | PTFE/EPDM
• Conformidades*: CRN | EAC | FDA | Oxígeno | Reglamento (CE) n.º 1935/2004 | Reglamento (CE) n.º 2023/2006 | Reglamento (UE) n.º. 10/2011 | TA-Luft | USP
